این مقره ها در خطوط توزیع ولتاژ متوسط مورد استفاده قرار می گیرند . وظیفه این مقره ها محکم نمودن هادی ها بر روی بدنه تیر می باشد.این مقره ها در استاندارد IEC-60383 تحت عنوان مقره های قابل پانچ (نوع B) معرفی شده و مقره های سوزنی نامیده می شوند.
برنامه تولید این شرکت در مورد مقره های این گروه شامل محصولات زیر می باشد :
برنامه تولید این شرکت در مورد مقره های این گروه شامل محصولات زیر می باشد :
- مقره های سوزنی 11 کیلو ولت
- مقره های سوزنی 20 کیلو ولت

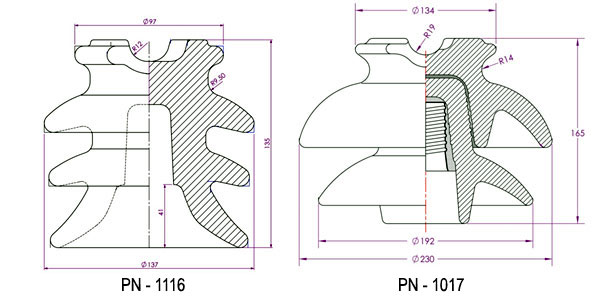

| Insulator Type | PN-1116 | PN-1017 | |
|---|---|---|---|
| Creepage distance (mm) | 255 | 432 | |
| Nominal Voltage (kV) | 11 | 20 | |
| Mechanical failing load (kN) | 11 | 13.6 | |
| Puncture withstand voltage (kV) | 105 | 145 | |
| Dry lightning impulse withstand voltage (kV) | 75 | 125 | |
| Wet power frequency withstand voltage (kV) | 35 | 65 | |
| Average weight of insulator (Kg) | 2.20 | 5.5 | |
